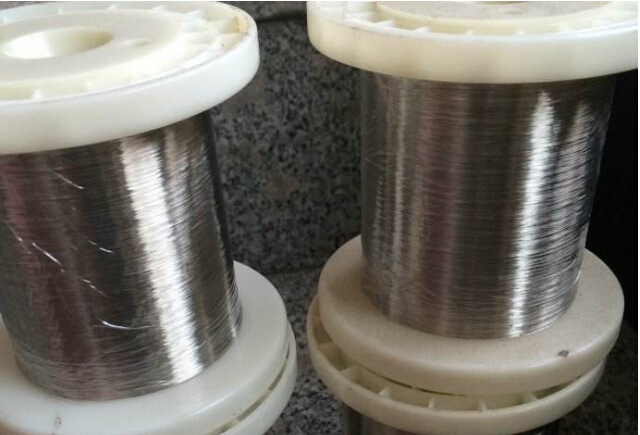

鐵鉻鋁電熱合金的缺點主要是高溫強度低，隨著溫度升高其塑性增大。在1000℃以上材料往往由于自身重量的作用會慢慢伸長而引起元件變形。另外，經高溫長時間使用，隨爐冷卻后，隨晶粒長大而變脆，不能冷態加以彎曲。這些缺點在設計和使用上都應加以避免和克服。

1、鐵鉻鋁電熱合金材料大氣中使用溫度高，鐵鉻鋁電熱合金中的HRE合金最高使用溫度可達1400℃，而鎳鉻電熱合金中的Cr20Ni80合金最高使用溫度為1200℃。

2、鐵鉻鋁電熱合金材料使用壽命長，在大氣中相同的較高使用溫度下，鐵鉻鋁元件的壽命可為鎳鉻元件的2-4倍。

3、鐵鉻鋁電熱合金材料表面負荷高，由于鐵鉻鋁合金允許使用溫度高，壽命長，所以元件表面負荷也可以高一些，這不僅使升溫快，也可以節省合金材料。

4、抗氧化性能好，鐵鉻鋁合金表面上生成的Al2O3氧化膜結構致密，與基體粘著性能好，不易因散落而造成污染。另外，Al2O3的電阻率高，熔點也高，這些因素決定了Al2O3氧化膜具有優良的抗氧化性。抗滲碳性能也比鎳鉻合金表面生成的Cr2O3好。

5、鐵鉻鋁電熱合金材料比重小，鐵鉻鋁合金的比重比鎳鉻合金小，這意味著制作同等的元件時用鐵鉻鋁比用鎳鉻更省材料。

6、鐵鉻鋁電熱合金材料電阻率高，鐵鉻鋁合金的電阻率比鎳鉻合金高，在設計元件時就可以選用較大規格的合金材料，這有利于延長元件使用壽命，對于細合金線這點尤為重要。當選用規格相同的材料時，電阻率愈高愈節省材料，元件在爐內所占的位置也愈小。另外，鐵鉻鋁合金的電阻率受冷加工和熱處理的影響比鎳鉻合金小。

7、鐵鉻鋁電熱合金材料抗硫性能好，對含硫氣氛及表面受含硫物質污染時鐵鉻鋁有很好的耐蝕性，而鎳鉻則會受到嚴重的侵蝕。

8、鐵鉻鋁電熱合金材料價格便宜，鐵鉻鋁由于不含較稀缺的鎳，故價格比鎳鉻便宜得多。

總體而言鐵鉻鋁電熱合金在空氣中抗氧化性能高，在含硫、氫的氣氛中也很穩定，但含硫的還原性氣氛會影響其使用壽命；純氫及分解氨對鐵鉻鋁合金無損害，但在部分燃燒的氨中耐用性較差；直接暴露在氮氣中使用，其使用壽命比在空氣中低；電熱合金不能在鹵素及其化合物中或其氣氛中使用；一般耐火材料中含有，在高溫下與鐵鉻鋁合金表面的保護膜  形成低熔點化合物，加速電熱合金的損壞，故應采用  含量在1.5%以下和  含量在48%以上的高鋁耐火磚；也可用氧化鎂耐火材料制品作爐襯；在較低溫度下可使用粘土磚。
